空气喷涂

是汽车维修行业的主要涂装方式

完美的空气喷涂工作取决于3大客观要素

洁净的压缩空气

先进的喷涂工具

高质量的油漆材料

其中影响空气喷涂质量的最关键因素是压缩空气的洁净度，然而，压缩空气的洁净度也是最容易被忽视的一个环节。压缩空气用于驱动工具或设备，喷涂时对油漆起到传输和雾化作用，压缩空气必须达到充足、稳定、干燥、洁净的要求。因此，压缩空气系统的设备选型、合理规划、正确安装和维护就显得尤为重要。

职业院校汽车钣喷实训车间要开展正常教学并保证学生有充分的实操机会，实训车间的布局是重中之重。如图1所示，职业院校实训车间压缩空气系统主要由空气压缩机、冷冻干燥机、储气罐、初级过滤设备、空气主管路、支管路、低位排水装置、终端油水分离器、空气软管、阀门和终端快速接头等元件构成。

图1  职业院校汽车钣喷实训车间压缩空气系统的构成

萨塔学院将以职业院校钣喷实训车间布置2个喷烤漆房和4个前处理工位为典型案例，按照项目教学的全新理念，将职业院校汽车钣喷实训车间压缩空气系统分为设备选型、压缩空气系统的布局和安装、压缩空气系统的维护3个项目进行详细讲解。

项 目 1

汽车钣喷实训车间压缩空气系统设备选型

1、空气压缩机的选型

空气压缩机的类型选择

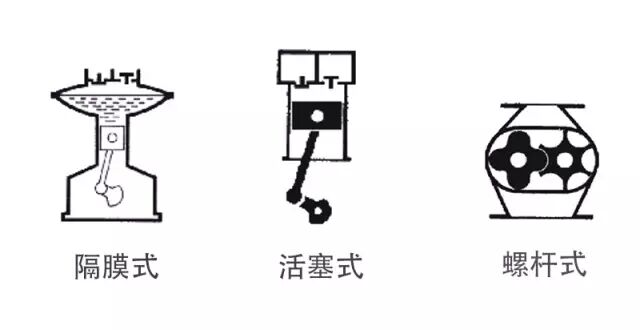

常见的空气压缩机有隔膜式、活塞式和螺杆式3种类型。隔膜式空气压缩机产气量低，无法满足整个汽车钣喷实训车间对压缩空气的要求；活塞式空气压缩机产气的含油量高，对后续管路过滤负荷加大，使用折损率高，不利于长期和钣喷实训教学使用；螺杆式空气压缩机产气量高且供气稳定，设备使用折损率低，因此，建议职业院校钣喷实训车间选用螺杆式空气压缩机。

空气压缩机的功率和排气量的确定

空气压缩机的功率和排气量的参数是根据压缩空气需求量按照表1计算来确定的。

空气压缩机的设备铭牌上都有功率和排气量这两个参数，一般1 千瓦的螺杆式空气压缩机的产气量为120 升/分～150 升/分，不同品牌和型号空气压缩机的参数也不尽相同，可根据空气压缩机厂商提供的数据来选择。如果按照职业院校钣喷实训车间布置2个喷烤漆房和4个前处理工位，则应该选择30 千瓦的螺杆式空气压缩机，其排气量大于3500 升/分。

知识链接

螺杆式空气压缩机主要参数解读

（1）工作压力（常称排气压力）。工作压力是指空气压缩机排出气体的最高压力，常用单位为 bar 或 MPa，1 bar = 0.1 MPa。人们通常把压力单位称为 kg/cm²，1kg/cm²=0.1MPa。

（2） 容积流量（常称排气量）。容积流量是指在所要求的排气压力下，空气压缩机单位时间内排出的气体容积，折算到进气状态的量。 容积流量单位为m³/min（立方米/分）或 L/ min（升/分），1 m³= 1 000 L，常用的流量单位为m³/min。容积流量在我国又被称为排气量或铭牌流量。

（3）功率。空气压缩机的功率是指所匹配的驱动电动机或柴油机的铭牌功率，单位为kW（千瓦）或HP（匹/马力），1 kW ≈1.333 HP 。

2、冷冻干燥机的选择

选择冷冻干燥机的原则是其空气处理量要与空气压缩机的排气量相匹配。冷冻干燥机设备铭牌上有空气处理量的参数，根据厂商提供的数据来选择。如果按照职业院校钣喷实训车间布置2个喷烤漆房和4个前处理工位，选择的是30 千瓦的螺杆式空气压缩机，那么冷冻干燥机的压缩空气处理量应≥3500 升/分。

3、储气罐的选择

储气罐的选择关键参数是储气罐容量，一般选择容量为1 m³～1.5 m³的储气罐比较合适。如需更大容量的储气设备，SATA学院建议可增加储气罐的数量。

萨塔学院温馨提醒：安装2 m³或以上容量的储气设备，需要进行特殊设备安全报批申请安装。

4、初级过滤设备的选择

选择初级过滤设备的原则是其空气流通量要与空气压缩机的排气量相匹配。根据厂商提供的数据来选择。如果按照职业院校钣喷实训车间布置2个喷烤漆房和4个前处理工位，选择的是30 千瓦的螺杆式空气压缩机，那么初级过滤设备的空气流通量≥3500 升/分。

5、主管路和支管路的选择

（1）职业院校钣喷实训车间压缩空气管路建议选用不锈钢、铝合金等高质量管材，管材内部平滑、不生锈、不氧化、不脱落。

（2）所有压缩空气管材必须耐压30 bar（1 bar = 0.1 MPa）以上。

（3）为保证空气流通量与气压降之间的平衡，对管路的内径的要求是：当主管路长度在100 m～200 m，主管路的内径应为2英寸～3英寸（即50 mm～75 mm），支管路内径应为1英寸（即25 mm）。
